起源の場所:
中国
ブランド名:
Hochiry
証明:
TUV
モデル番号:
PV1500
私達に連絡しなさい

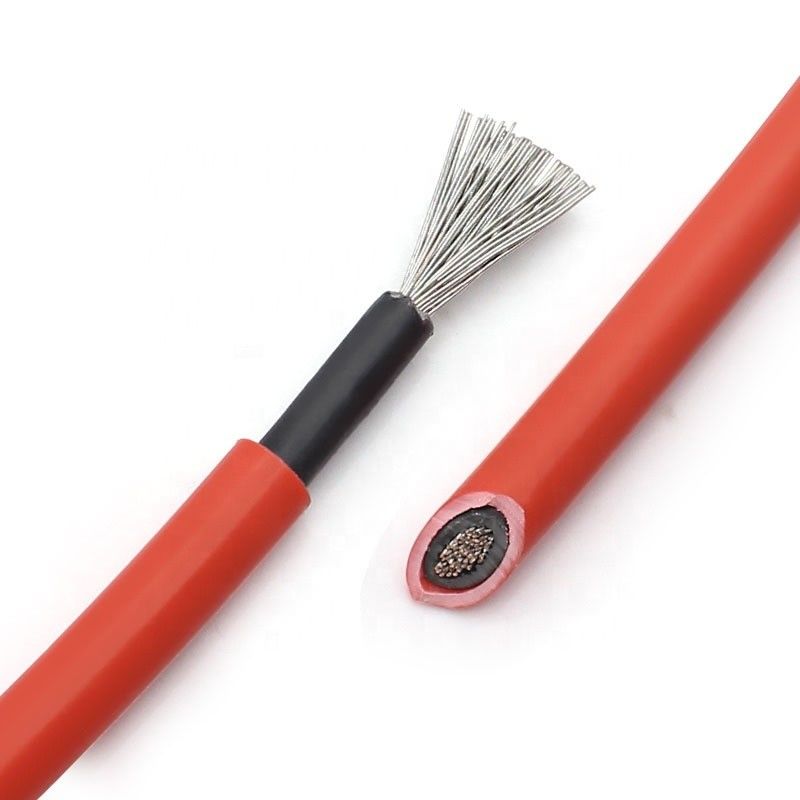

PV1-Fの太陽電池パネルケーブルはシステムで太陽光起電モジュールに使用する特別なケーブルである。それに天候の抵抗、高温抵抗および摩擦抵抗の特徴がある。それに長い耐用年数および良質のoxygen-free錫メッキされた銅のコンダクターがある。高エネルギー電子加速装置による放射のcross-linkingに信頼できる絶縁および機械特性があった後優秀な伝導性の効果、高性能絶縁体および外装材料を保障するため。

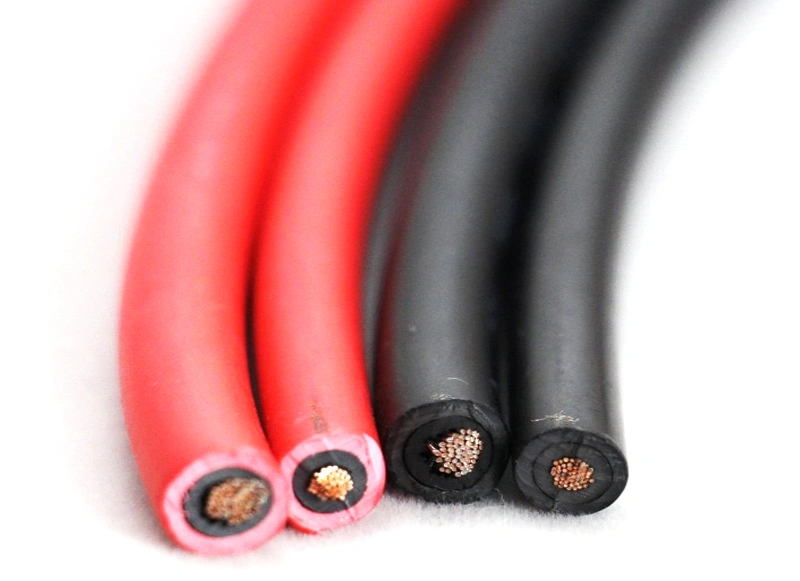

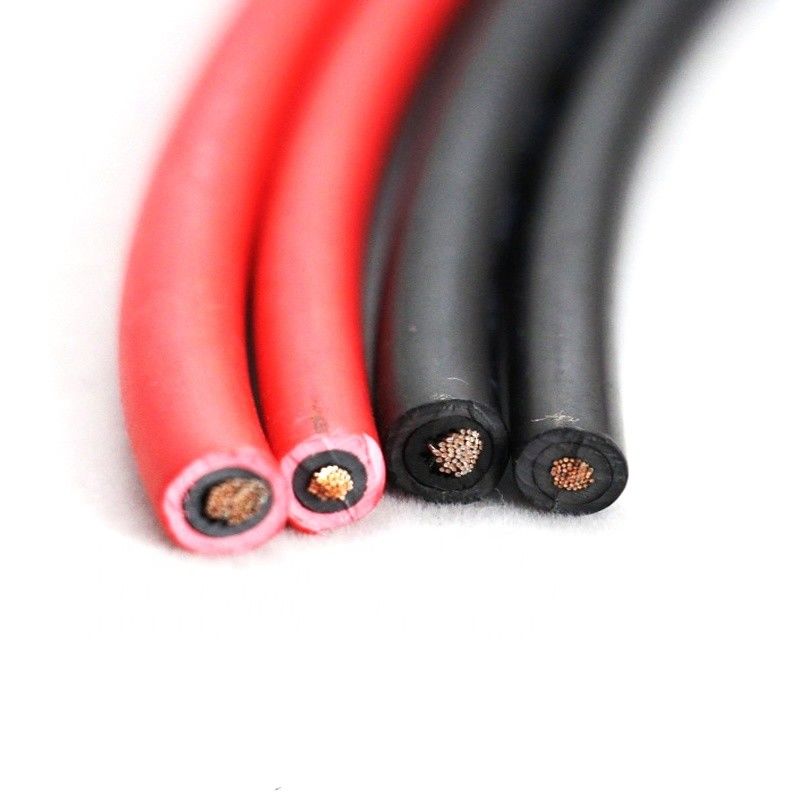

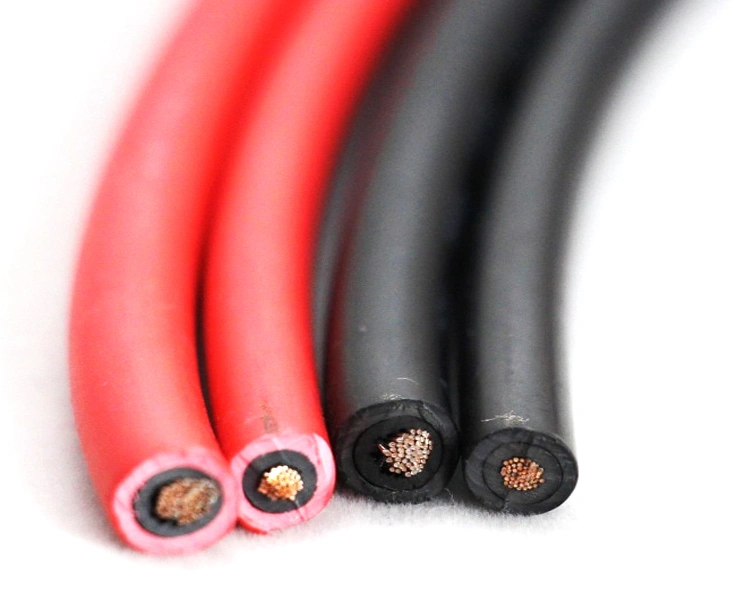

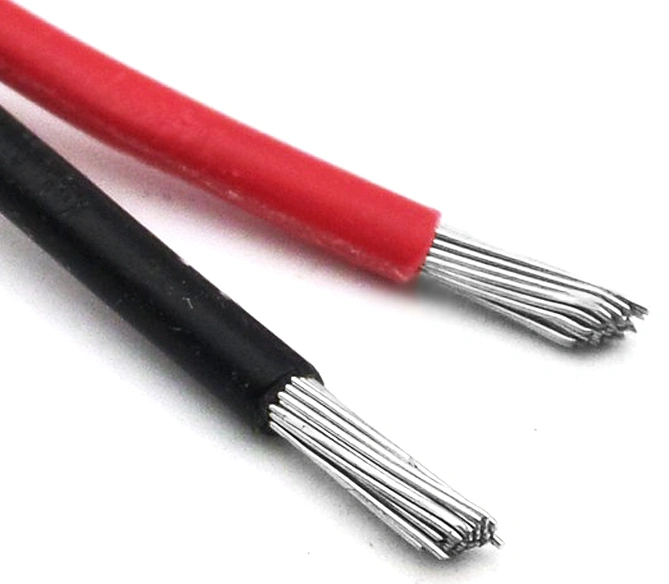

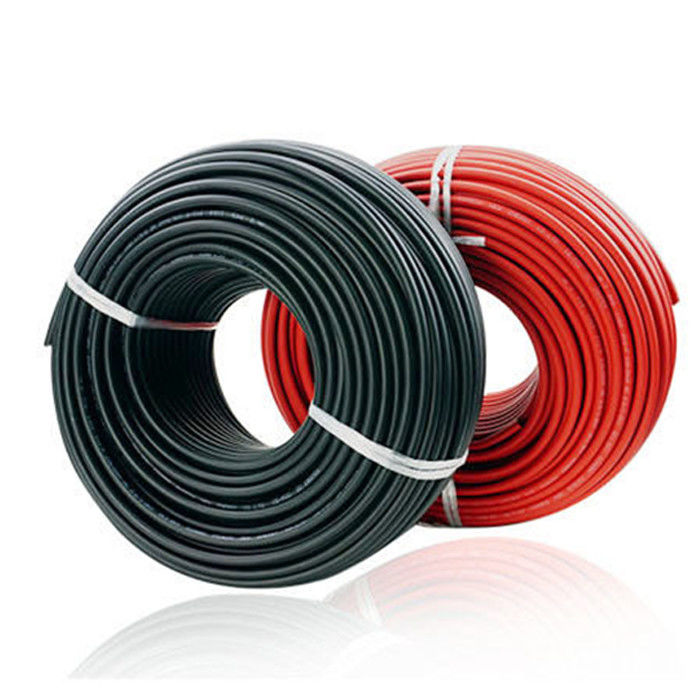

PV1-Fの光起電ケーブル
PV1-Fケーブルは天候抵抗力がある特別なケーブル システムの光起電太陽モジュール、高温、摩耗および他の特徴はである。優秀な伝導性の効果を保障するためにそして長い生命を過して、良質のoxygen-free銅のコンダクターは錫メッキした高エネルギー電子加速装置による放射のcross-linkingの後の高性能絶縁体そして外装材料は信頼できる絶縁の性能および機械性能をする
光起電ケーブルH1Z2Z2-K
H1Z2Z2-Kの1500V DCの光起電ケーブルはコンダクターとコンダクター間のわずかな1.5KV DC電圧の光起電発電システムで、とコンダクターおよび地面使用される。それは元のPV1-F-06/1KV光起電ケーブルに基づいて改善されたプロダクトである。anti-aging効果をよくしなさい。
PV1-F光起電ケーブル プロダクト細部
| モデル: | PV1-F | 座礁するコンダクターの外の直径: | 2.60mm |
| 適用標準: | 2 PfG 1169/08.2007 | 絶縁材のわずかな厚さ: | 0.8mm |
| コンダクター材料: | IEC 60228の部門5は錫メッキされた銅線を座礁させた | 外装のわずかな厚さ: | 0.9mm |
| 絶縁材: | 照射は低煙のハロゲンなしのflame-retardantポリオレフィンを架橋結合した | 終了するワイヤーの外の直径: | 6.1±0.1mm |
| 外装材料: | 放射は低煙のハロゲンなしのflame-retardantポリオレフィンを架橋結合した | コンダクターの抵抗（20ºC）: | ≤5.09Ω/km |
| わずかな横断面: | 4mm2 6mm2 | 労働環境の温度のºC: | -40~+90 |
| 現在の収容量: | 高い5 | より高いコンダクターの温度: | +120ºC |
| 中心の数: | 1 | 短絡の正当な温度を参照しなさい: | 200ºC5S |
| コンダクターの構造: | NO./mm 56/0.30 | 評価される電圧: | DC:1.8kv AC U. /U:0.6/1kv |
外装の表面抵抗
終了するケーブル外装の表面抵抗は109Ωよりより少なくあるべきではない。
PV1-F光起電ケーブルの製品特性:
PV1-F光起電ケーブルの性能
1. DCの抵抗
終了するケーブルの伝導性の中心のDCの抵抗は20ºCに5.09Ω/km以下ない。
2. 液浸の電圧テスト
終了するケーブル（20m）は（1hのための20±5） ºC水で浸ることの後で5min電圧テスト（AC 6.5kVかDC 15kV）の後で故障。
3. 長期抵抗のDC電圧
サンプルは（85±2） ºCに（240±2） hのための3%の塩化ナトリウム（NaCl）を含んでいる蒸留水を長く、入る5mであり2つの端は30cmのための水表面--にさらされる。ワイヤー中心と水（伝導性ワイヤー中心は肯定的な電極間のDC 0.9kVの電圧をに接続され適用しなさい、水は否定的な電極に接続される）。サンプルを取った後、水液浸の電圧テストを行いなさい。テスト電圧はAC 1kVであり、故障は要求されない。
4. 絶縁抵抗
20ºCの終了するケーブルの絶縁抵抗は1014Ωよりより少しではない·cm、
90ºCの終了するケーブルの絶縁抵抗は1011Ωよりより少しではない·cm.
|
わずかな横断面区域
|
mm2
|
1.5
|
2.5
|
4.0
|
6.0
|
10
|
16
|
25
|
35
|
|
コンダクターのタイプ
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
わずかなコンダクターの直径
|
mm
|
1.58
|
2.04
|
2.59
|
3.17
|
4.07
|
5.22
|
6.51
|
7.71
|
|
わずかな絶縁材の厚さ
|
mm
|
0.7
|
0.7
|
0.7
|
0.7
|
0.7
|
0.7
|
0.9
|
0.9
|
|
わずかな外装の厚さ
|
mm
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.9
|
1.0
|
1.1
|
|
平均外の直径の上限
|
mm
|
5.4
|
5.9
|
6.6
|
7.4
|
8.8
|
10.1
|
12.5
|
14.0
|
|
わずかな重量
|
kg/km
|
52
|
67
|
87
|
113
|
178
|
254
|
363
|
473
|
