起源の場所:
中国
ブランド名:
Hochiry
証明:
TUV
モデル番号:
PV1000
私達に連絡しなさい

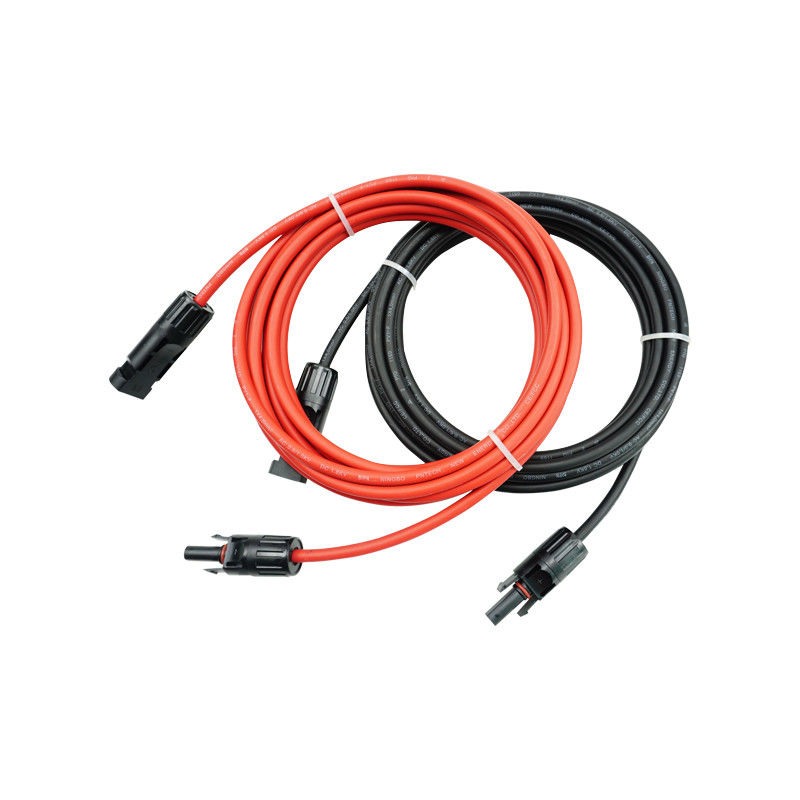

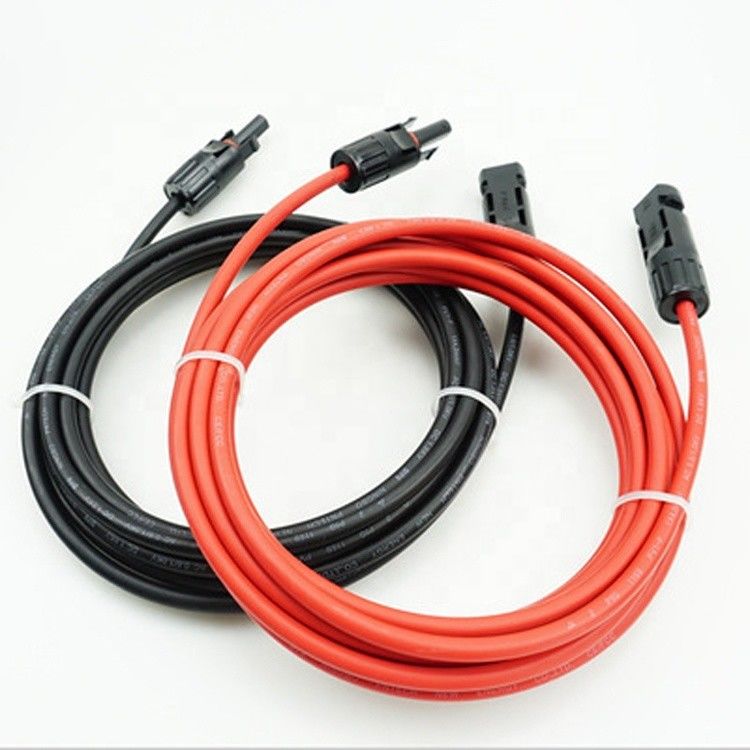

耐火性ケーブルPV1X4mm2の高水準DC太陽PVケーブル ワイヤー
耐火性ケーブルPV1X4mm2の高水準の記述:
A. Application:二重絶縁材、電子ビーム十字はphotovotaic発電所のためのケーブルをつないだ。
構造:toVDE0295/IEC60228を一致する錫メッキされた銅Class5
B.材料特性/標準:
1. 耐火性の性能:IEC60332-1.
2. 排煙:IEC61034;EN50268-2
3. 低い火の負荷:DIN51900
4. 承認:TUV2PfG 1169/08.2007 PV1-F。
5. 適用標準:UNE211 23;UNE20.460-5-52、ユート語C 32-502
耐火性ケーブルPV1X4mm2の高水準技術的なデータ:
1. わずかな電圧:U0/U=600/1000V AC、1000/1800V DC;
2. テスト電圧:6500V、50Hz、5Min。
3. 温度の評価:45oC +125oC、-40oFに+257oFの周囲温度に:25years （TUV） -40oC +90oC、-40oFに+194oFの最高の。短絡の温度に:280oC、+536oF。
5. 曲げ半径:固定installation>4X時折moved>5X
耐火性ケーブルPV1X4mm2の高水準の指定:
| 構造 | コンダクターの構造。 | コンダクター | 外 | 最高抵抗。 | 現在の思いやりがある容量 | ||||
| nxmm2 | n/m | mm | mm | Ω/Km | |||||
| 1X1.5 | 30/0.25 | 1.58 | 4.90 | 13.30 | 30 | ||||
| 1x2.5 | 50/0.25 | 2.02 | 5.45 | 7.98 | 41 | ||||
| 1x4 | 56/0.3 | 2.30 | 6.10 | 4.75 | 55 | ||||
| 1x6 | 84/0.3 | 3.42 | 7.20 | 3.39 | 70 | ||||
| 1x10.0 | 142/0.3 | 4.56 | 9.00 | 1.95 | 98 | ||||
| 1x16.0 | 228/0.3 | 5.60 | 10.20 | 1.24 | 132 | ||||
| 1x25.0 | 361/0.3 | 6.95 | 12.00 | 0.795 | 176 | ||||
| 1x35.0 | 525/0.3 | 8.74 | 13.80 | 0.565 | 218 | ||||
| 1x50.0 | 720/0.3 | 9.20 | 14.80 | 0.393 | 280 | ||||
| 1x70.0 | 988/0.3 | 11.00 | 16.90 | 0.277 | 350 | ||||
| 1x95.0 | 1349/0.3 | 12.50 | 18.70 | 0.21 | 410 | ||||
| 1x120.0 | 1691/0.3 | 14.20 | 20.70 | 0.164 | 480 | ||||
2x4mm2太陽PVケーブルの銅のコンダクターの指定:
| 構造 | コンダクターの構造 | 絶縁材の厚さ | 外装の厚さ | 外のø | 最高抵抗。 | 現在の思いやりがある容量 | おおよその重量 |
| n×mmの² | n/m | mm | mm | mm | Ω/Km | Kg/Km | |
| 2×1.5 | 30/0.25 | 0.7 | 0.8 | 8.3±0.2 | 13.3 | 30 | 7.2 |
| 2×2.5 | 50/0.25 | 0.7 | 0.8 | 9.2±0.2 | 7.98 | 41 | 9.4 |
| 2×4.0 | 56/0.3 | 0.7 | 0.8 | 12.0±0.2 | 4.75 | 55 | 14.2 |
| 2×6.0 | 84/0.30 | 0.8 | 0.9 | 13.5±0.2 | 3.39 | 70 | 20 |
| 2×10.0 | 142/0.30 | 0.9 | 1.1 | 17.6±0.2 | 1.95 | 98 | 29 |
| 2×16.0 | 228/0.30 | 1.1 | 1.1 | 19.8±0.2 | 1.24 | 132 | 43 |
