起源の場所:
中国
ブランド名:
Hochiry
証明:
CE/ROHS/ISO9001/ANATEL
モデル番号:
ADSSの光ファイバケーブル
私達に連絡しなさい
ADSS Cabo Optica繊維の倍のPEのジャケットすべての誘電体の自己支持の空気の単一モードの屋外の光ファイバケーブル
記述:

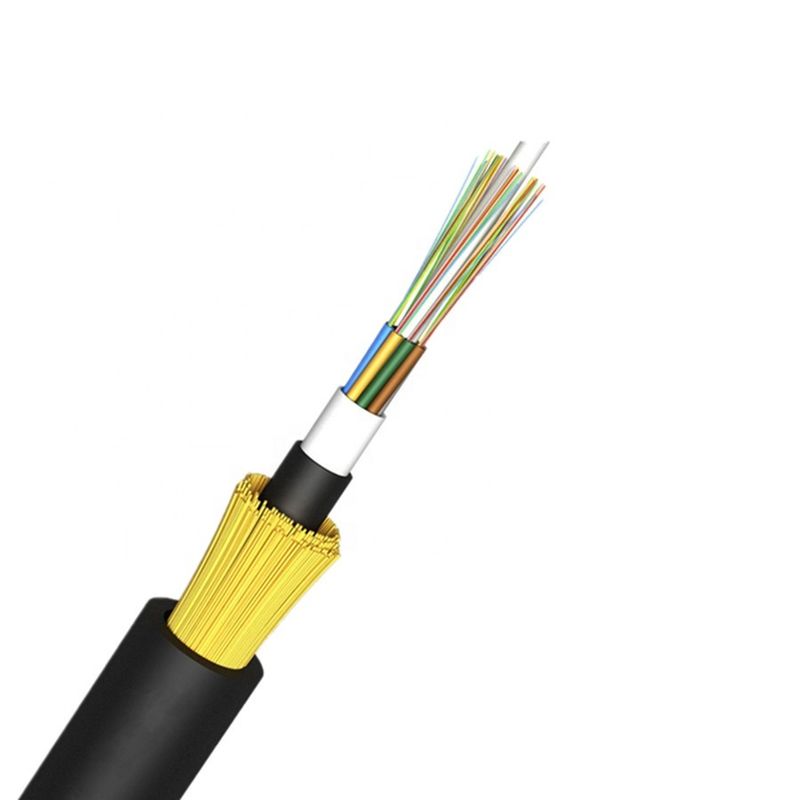

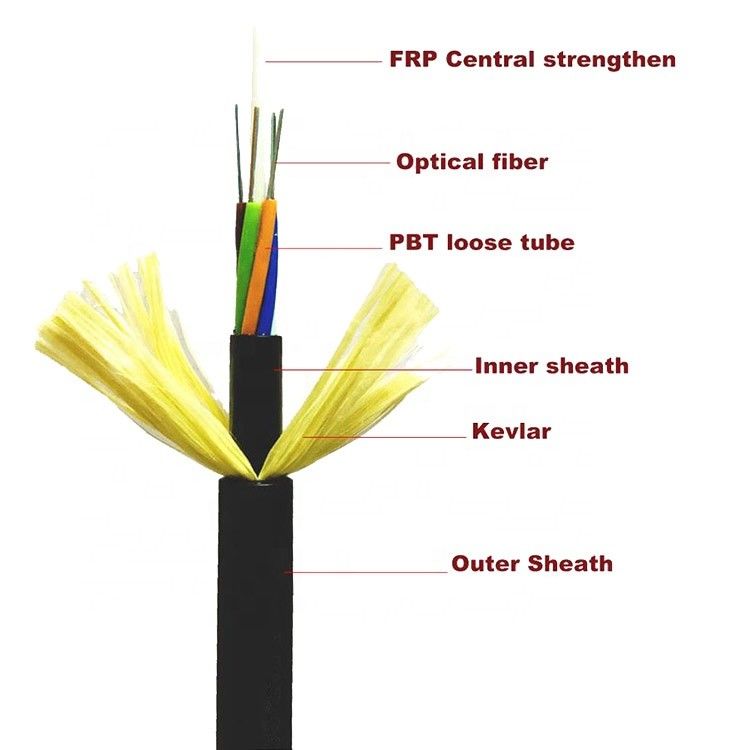

ADSSケーブルは緩く管によって座礁させる構造である。光ファイバーは防水混合物で満ちている高い係数のプラスチックから250µm、緩い管成っているである。ケーブルの中心では中心はFRPの強さメンバーである密集した、円形ケーブルの中心を形作るために、緩い管（および満ちるロープ注入口を妨げる水で中央補強の中心およびケーブルの中心のギャップのまわりで）満ちているねじれる。ケーブルの外はポリエチレン（PE）の内部外装でしたり、そして高い引張強さのaramidを、一番外である電気追跡の（で）外の外装ねじった。
特徴:
1. 緩い管の設計:すべての共通繊維のタイプとの安定した性能そして両立性
2. Self-supporting:Aramidヤーンかガラス ヤーンの代りに、必要なサポートまたはメッセンジャー ワイヤーがない。
利用できる3.Track抵抗力がある&jacket:10KVおよび35KV電力線のために110KNのためにポリエチレン（PE）を、使用でき、220KN電力線は腐食の（で）外の外装への抵抗によって、なる。
空気自己サポート取付けのための4.Sutable
5. 、100mのスパン軽量、小さいケーブルの直径（悪い気候のために合わせなさい）タワーの低い付けられた負荷。
6. 非金属構造、よい絶縁材、反雷。
適用:
頭上式の電力線の実際の状態は完全な考察にADSSケーブルが設計されているとき運ばれる。110kVの下の頭上式の電力線のために、PEの外の外装は加えられる。外の外装で110kVとまたはに、等しい電力線のために適用される。aramidの量の設計を捧げればより線加工はさまざまなスパンの要求を満たすことができる。
技術的な変数:
| Ref.outerの直径 | Ref.weight kg/km |
Ref.daily max.workingの張力 | 最高の正当な働く張力 | 壊れ目の強さ | 強さメンバーCSA | 弾性係数 | 熱拡張係数 | 適したスパン （NESCの標準、m） |
||||
| mm | PEの外装 | 外装 | kN | kN | kN | mm2 | kN/mm2 | 10-6/k | B | C | D | |
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |

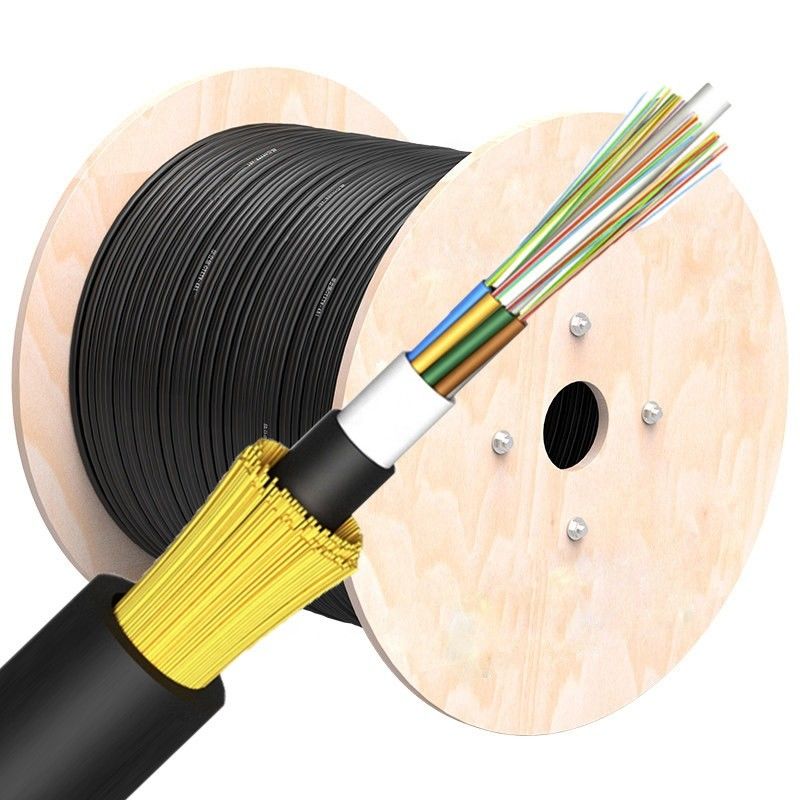

パッケージおよび配達
