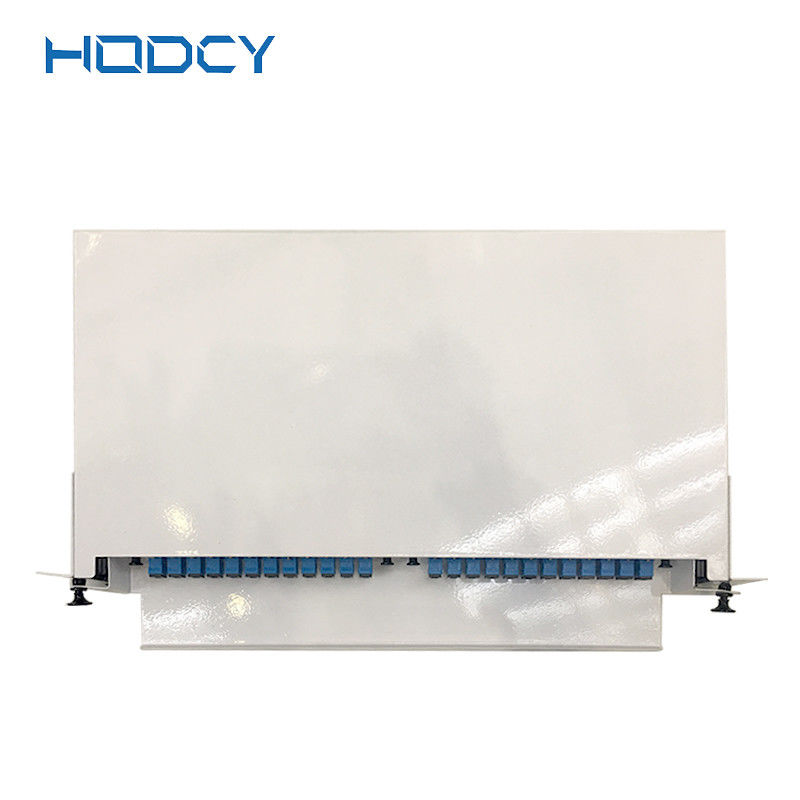

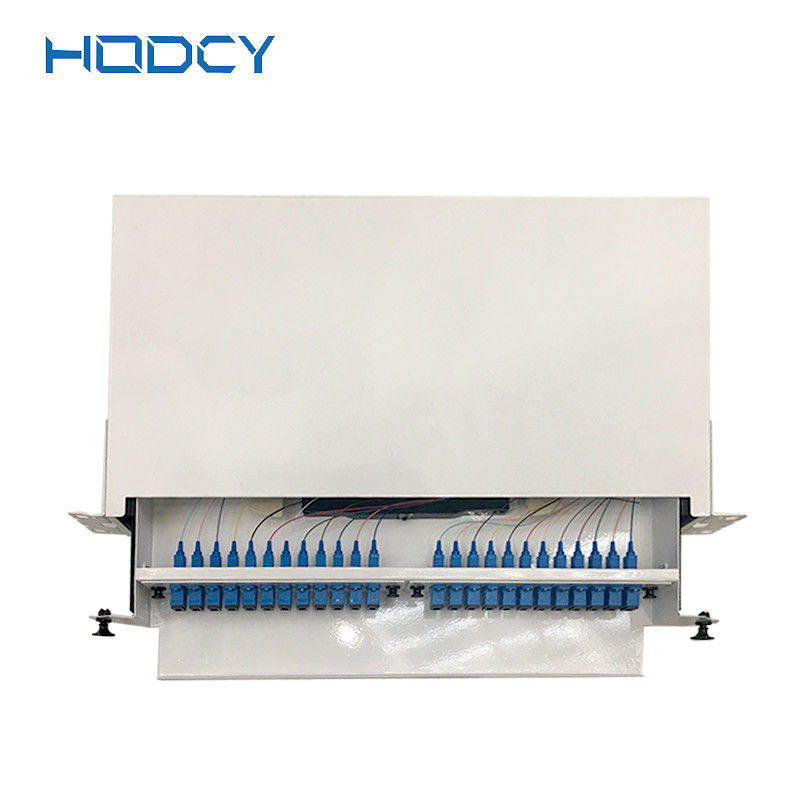

屋外の電気通信のキャビネットのための壁に取り付けられた繊維光学のパッチ盤48の中心SMC

屋外の電気通信のキャビネットのための繊維光学ODFの繊維光学の配線盤のパッチ盤

技術特性:

1. 耐久の生命:>1000時

2. 働く温度:-5℃ | +40℃

3. 貯蔵および交通機関の温度:-25 ℃~ +55の℃

4. 相対湿度:≤ 85% （+30℃）

5. 大気圧:70 | 106Kpa

6. 絶縁抵抗:>1000MΩ/500VDC

7. 抵抗電圧:故障、アーク無しのない3000VDC/1min

構造及び特徴:

1. 構成:ODFの単位はODF箱、内蔵部品および繊維光学のコネクターの保護から成っている。

2. 容量:12の中心、24の中心、48の中心、72の中心、96の中心、144の中心。

3. 内蔵部品は次のセクションを含んでいる:

サポート フレーム:内部構造のサポートのための内部構造の主体。

繊維のスプライスの皿:次々に繊維光学のコネクター（および保護メンバー）および残りの光ファイバーを貯えるために使用されて、残りの光ファイバーの長さは1.6 mが、残りの光ファイバーディスクの湾曲の半径より少しより32のmmではないよりより少しではない。それはまた再接続のための繊維数および容易な操作のためのスペースの容易な同一証明に印を提供できる。

固定装置:、メンバーの固定を補強し、ピグテールの固定をワイヤーで縛るケーブル ケーブル外装の固定のために使用されておよび繊維光学のコネクターは熱-縮みやすい保護管によって保護される。

4. 出現:ODFの単位に完全な形が、ぎざぎざ、泡、ひびおよび空間、そり、不純物および他の欠陥がない。すべての背景色は均一および連続的なべきである。静電気のスプレーの処置の後で、色は傷および露出された底の均一そして自由なべきである。

5. 材料:すべてのプラスチック部品はanti-corrosion特性から成っている。金属部分は静電気のスプレーによって耐食性を高めるために扱われる。材料の物理的な、化学特性は安定して、材料によい両立性がある。

6. 熱で使用される材料および注入口の熱憶病な温度-縮みやすい保護管は120℃よりより少しではない、熱柔らかくなる温度は90℃より大きく、使用温度は-25℃へ+40℃である。

7. すべての材料は無毒、非腐食性で、人間の健康および他の装置に対する副作用をもたらさない。

8. 構造特徴:19"いろいろな棚およびキャビネットの取付けのために適した標準的な設置インターフェイス;金属の構造、表面の絵画静電気のスプレー、軽い構造、美しい出現;十分にモジュール設計、完全な前部操作の適用範囲が広い取付け、便利な構造および維持;撤退の設計、融合接続ケーブルと統合される接続ケーブル モジュール;束ねられたおよびリボン・ケーブルのために適した;12pcs FC、SCおよびSTのアダプターは各皿に取付けることができる。アダプターの前部はだけでなく、繊維の湾曲の半径を保障するが、あったりまた目へのレーザー損傷を避ける30°angleに;モジュールは装置の外の操作にである簡単、便利持って行くことができる;光ケーブルおよびピグテールは記憶空間の2m以上持っている。

指定:

発注情報:

モデル規則:HDS-ODF-XX-XX-XX
