起源の場所:
中国
ブランド名:
Hochiry
証明:
CE/ROHS/ISO9001/ANATEL
モデル番号:
ADSSの光ファイバケーブル
私達に連絡しなさい
外の外装の光ファイバケーブルの110kVに200メートルは全誘電体自己サポートADSS光ファイバケーブルに及ぶ
記述:

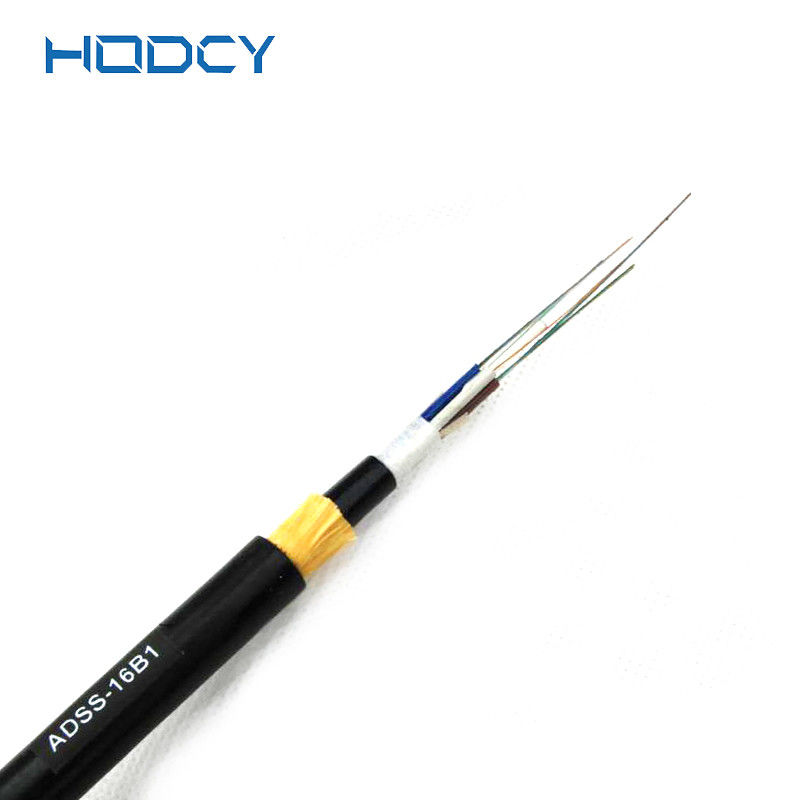

ADSSケーブルは緩く管によって座礁させる構造である。光ファイバーは防水混合物で満ちている高い係数のプラスチックから250µm、緩い管成っているである。ケーブルの中心では中心はFRPの強さメンバーである密集した、円形ケーブルの中心を形作るために、緩い管（および満ちるロープ注入口を妨げる水で中央補強の中心およびケーブルの中心のギャップのまわりで）満ちているねじれる。ケーブルの外はポリエチレン（PE）の内部外装でしたり、そして高い引張強さのaramidを、一番外である電気追跡の（で）外の外装ねじった。
特徴:
ADSSケーブルは標準的なIEEE P 1222、またIEC 60794-1に従う。
力を止めないで取付けることができる
性能、外装での作動ポイントで誘導最高で優秀reach25kVはできる
氷および風によって引き起こされる負荷およびtowersandのbackpropsの負荷を減らす軽量および小さい直径
大きい径間長および大きいスパンは1000mある
引張強さおよび温度の良い業績
設計寿命は30年である
適用:
頭上式の電力線の実際の状態は完全な考察にADSSケーブルが設計されているとき運ばれる。110kVの下の頭上式の電力線のために、PEの外の外装は加えられる。外の外装で110kVとまたはに、等しい電力線のために適用される。aramidの量の設計を捧げればより線加工はさまざまなスパンの要求を満たすことができる。
技術的な変数:
| Ref.outerの直径 | Ref.weight kg/km | Ref.daily max.workingの張力 | 最高の正当な働く張力 | 壊れ目の強さ | 強さメンバーCSA | 弾性係数 | 熱拡張係数 | 適したスパン （NESCの標準、m） | ||||
| mm | PEの外装 | 外装 | kN | kN | kN | mm2 | kN/mm2 | 10-6/k | B | C | D | |
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |

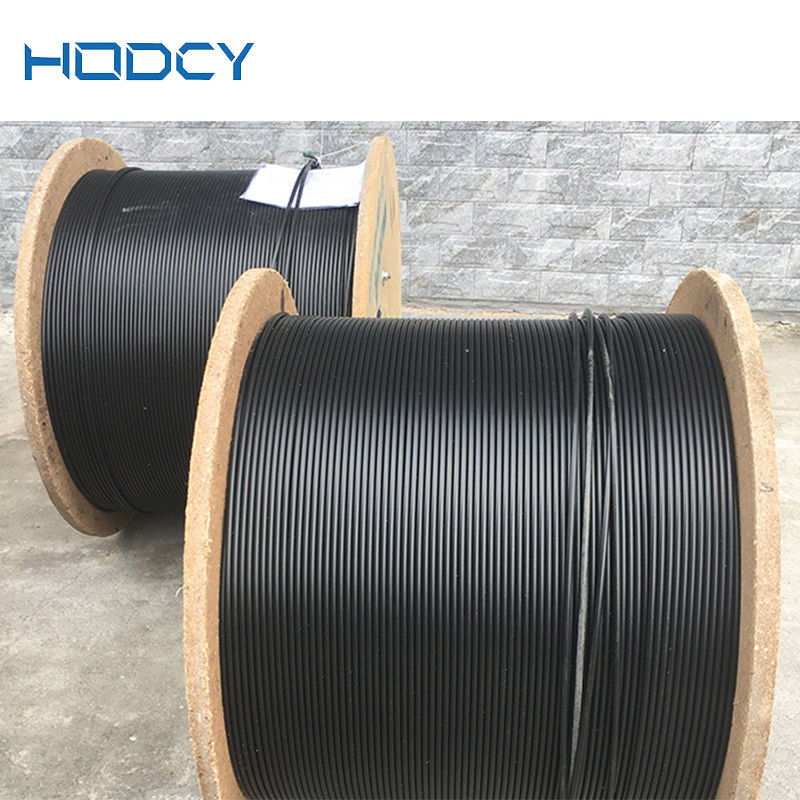

パッケージおよび配達
